Додаток за Arduino ESP32 етернет модул WT32-ETH01 со RJ45 и Wi-Fi

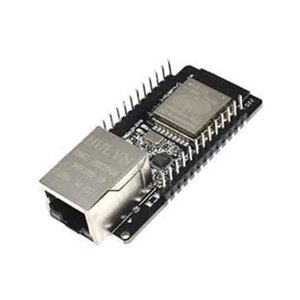

El WT32-ETH01 Тоа е модул базиран на ESP32 кој додава Ethernet 10/100 (RJ45), како и нивните 2,4 GHz Wi-Fi и Bluetooth 4.2🇧🇷 Интегра TCP / IP, флеш меморија 32 Mbit и работа преку AT или со ESP-IDF/Arduino. Се напојува на 5V или 3,3V (изберете еден) и нуди пинови за општа намена (GPIO), како и наменски сигнали (EN, CFG, 485_EN, LINK). Идеален за IoT портали, домашна автоматизација и конверзии на серии ↔Ethernet.

Главни карактеристики
Конекција: RJ45 10 / 100 Mbps (само-преговарање) + 802.11 Wi-Fi b / g / n + Bluetooth 4.2 BR/EDR/BLE. Напојување: 5 V или 3,3 V (САМО ЕДЕН од двата).
Просечна потрошувачка ≈ 80 mA; препорачан извор ≥ 500 mA.
Записник од конференцијата: Интегрирана флеш меморија 32 Mbit. Мрежни режими: DHCP/Статички; TCP / UDP; сервер/клиент; OTA преку кабел или Wi-Fi. Развој: контрола преку AT или SDK (ESP-IDF); достапен е официјален Ethernet API. Пакување: компатибилно со полу-плочки и отвор за пробивање; ширина од типот на протоплочка за интеграција во печатена плочка или протоплочка.

Технички карактеристики
MCU: семејство ESP32 со вграден Wi-Fi и Bluetooth од 2,4 GHz. Ethernet: порт RJ45 10/100Base-T; LED диода на LINK достапна во пинот. Сериски интерфејси: брзина 80–5.000.000 baud; пинови TXD2 (IO17), RXD2 (IO5) со LED индикатори. Напојување: 3,3 V до 5 V (ексклузивно); мин. капацитет 500 mA; температурен опсег од −40 до +85 °C. Препорачани GPIO-а: EN (квалификација), CFG (IO32) за враќање на фабричките поставки (на GND за време на ресетирање), 485_EN (IO33) за овозможување на надворешен RS-485 примопредавател, LINK (излез за статус на мрежа), само влез на IO39/IO36/IO35. Wi-Fi протоколи и безбедност: WPA/WPA2/WPA2-Enterprise/WPS; шифри AES / RSA / ECC / SHA. Фирмвер: OTA; транспарентна серија канали ↔Ethernet конфигурабилен од AT. Компатибилност на софтвер: API-ја Ethernet de ESP-IDF (внатрешна MAC + PHY RMII).
