Интегрираното коло за прекинувач Хол од серијата 3144 го применува принципот на Холов ефект и е магнетно чувствително коло произведено со технологија за интеграција на полупроводници.

Тоа е магнетно сензорско коло составено од регулатор на напон, генератор на Холов напон, диференцијален засилувач, Шмитов тригер, коло за компензација на температурата и излезна фаза со отворен колектор. Неговиот влез е интензитетот на магнетната индукција, а излезот е бројчен напонски сигнал.
Ногарките на цевката на колото се направени од чист калај, а комплетниот модел на производот е 3144EUA-S или 3144LUA-S.

Карактеристики
Мала големина и висока чувствителност. Брз одговор. Добри температурни перформанси. Висока точност. Висока сигурност.
Типична примена
бесконтактен прекинувач
палење на автомобил
кочница
Детекција и контрола на позиција и брзина
уред за безбедносен аларм
Текстилен систем за контрола

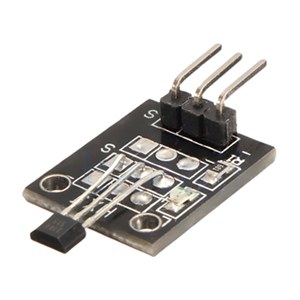

Модел: KY-003.
Работен напон: 5V DC
Излезна струја: максимум 25 mA
Работен температурен опсег: -40°C до +85°C
Време на одговор: Време на вклучување и исклучување од 2 µs секое
Може да се користи за детекција на двата пола на магнет
