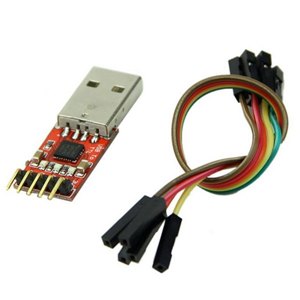

Додаток за Arduino, модул USB-TTL UART конвертер со CP2102

Модулот CP2102 е компактен и разновиден USB-to UART модул за мост кој ја олеснува комуникацијата помеѓу USB-портата на компјутерот и UART уредите, како што се микроконтролери, сензори и друга електроника. CP2102 обезбедува удобен и јасен начин за интерфејс со уреди кои користат комуникација UART (универзален асинхрон приемник-предавател). Овој конвертор поддржува многу оперативни системи како што се Windows, Windows сервер, Mac OS-X/OS-9 и Linux.

Карактеристики:
Стабилен и сигурен чипсет CP2102
USB спецификација 2.0 во согласност со целосна брзина 12Mbps.
Стандарден USB тип A машки и TTL 5пински конектор. 5 пинови за 3,3V,TXD,RXD,GND и 5V
Сите сигнали за ракување и интерфејс на модемот
Baud стапки: 300 bps до 1,5 Mbps.
Бафер за примање бајти; Бафер за пренос од 640 бајти.
Поддржано ракување со хардвер или X-On/X-Off.
Поддршка за карактер на настан Пренос на прекин на линијата.

Пинови:
Главниот чип за CP2102, генерира виртуелна сериска порта по инсталирањето на драјверот
USB за преземање напојување, води до интерфејсот вклучува 3,3V (<40mA), 5V, GND, TX, RX, нивото на иглата на сигналот е 3,3V, позитивна логика Индикаторот за статусот на одборот, индикаторот за примање, останува индикаторот за статусот на уредот за правилна инсталација, индикаторот за испраќање и примање трепка кога брзината на пренос на комуникацијата, толку е поголема, толку е помала осветленоста Поддржете ја брзината на бауд помеѓу 300bps ~ 1Mbps Форматот за комуникација поддржува: 1) податочни битови 5,6,7,8; 2) поддршка 1,5, 2 стоп бита; 3) непарни, парни, ознаки, празно место, ниту една паритет Поддржани оперативни системи: Windows Vista / xp / сервер 2003/200, Mac OS-X / OS-9, Linux УСБ-главата е машка, може да се поврзе директно на USB-порта за компјутер SMD компоненти за процесот на производство SMT, квалитет и стабилност Спецификации: Поддршка на различни оперативни системи: Windows (XP до 10, и 32 и 64 битни), Mac OS 9/X, Linux, Android Чип: CP2102 USB на UART мост чип УСБ компатибилност: Поддршка за USB 2.0 со целосна брзина (12 Mbps). UART Communication: Обезбедува TX и RX пинови за UART комуникација Нивоа на напон: поддржува и 3,3V и 5V логички нивоа Стапка на бауд: 300bps ~1Mbps Работна температура: -40°C ~ 85°C. Димензии: 45мм x 14мм
