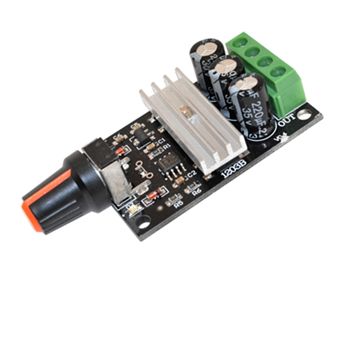

Додаток за Arduino PWM-3A.

Овој контролер за брзина на моторот со еднонасочна струја ви овозможува да ја контролирате брзината на моторот со еднонасочна струја користејќи DC напон модулиран со ширина на пулсот (PWM) со целосно прилагодлив циклус на работа од 5%-100%. Може да се користи за возење на сите мотори со четкици со еднонасочна струја кои работат помеѓу 6V-28V DC и трошат струја до 3А.

Главни технички параметри:
Влезен напон: 6V-28VDC (6V 12V 24V 28V)
Максимална излезна моќност: 80W
Максимална континуирана излезна струја :3А
Прилагодлив циклус на работа: 5%-100%
Димензии: 32 mm x 50 mm x 15 mm

Апликации:
За контрола на брзината на сите типови мотори со DC четки
За контрола на брзината на вентилаторот за ладење на автомобилот, брзината на автоматскиот вентилатор, бришачите на шофершајбната, автоматската климатизација.
За контрола на брзината на ременот, брзината на издувниот вентилатор на гасоводот, брзината на неблагодарна работа, паралелниот компјутерски вентилатор со повеќе брзини, брзината на електронскиот вентилатор.

Упатство за работа:
Поврзете го вашиот DC мотор (или DC оптоварување) со приклучоците на моторот како што е прикажано на дијаграмот за поврзување.
Поврзете напон од 6V-28V DC на колото, уверувајќи се во правилниот поларитет на врската. Забележете дека напонот што се применува на моторот ќе биде напон на напојување што се применува на колото. Се препорачува да се додаде соодветно номинален осигурувач во линија со позитивното напојување со цел да се заштити колото од можни кратки споеви.
Сега можете да ја контролирате брзината на моторот преку потенциометар.
