Овој модул за сериски интерфејс од RS232 во TTL е плоча што содржи интегрирано коло (IC) на примопредавател MAX3232. Таа го олеснува серискиот разговор помеѓу TTL и RS232 портите со обезбедување на потребната конверзија на електричниот сигнал.

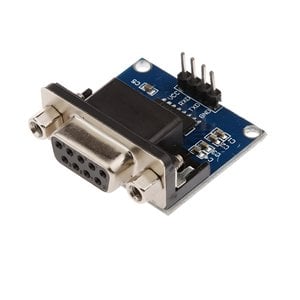

Овие плочи обично имаат залемен DB9 конектор на едниот крај и четири пинови за глава со џампери на другиот. Џамперите му овозможуваат на корисникот да ги поврзе жиците со протоплочка или проектна плоча на микроконтролер, додека DB9 се поврзува директно со COM портата на компјутерот.
IC-то MAX3232CSE+ доаѓа во 16-пинско, теснопојасно пакување. Потребен е напон помеѓу 3,0 V и 5,5 V за работа и има два приемници и два предаватели. Има максимална гарантирана брзина на пренос на податоци од 120 kbps, а колото бара четири кондензатори за зголемување на пумпата за полнење од 0,1 µF. Исто така е компатибилен со познатите пинови за IC MAX3232. Овие плочи се поврзуваат со системи преку UART, така што работат со ATMEL и PIC микроконтролери.

MAX3232 RS232 конверторски модул од сериски порт во TTL со DB9 конектор 5V RS232 во TTL + женски сериски во TTL + сериски модули / Четкаста плоча. Овој модул може да се користи за проширување на серискиот порт на модулот на микроконтролерот за надградба на DVD-а, рутери, хард дискови и друга опрема.

КАРАКТЕРИСТИКИ:
Широко се користи во модификација на радио, флеширање на телефони, флеширање на XBOX360, GPS, детекција на возила, флеширање на DVD, поправка на хард дискови и надградби на сет-топ боксови.
Може да се користи за програмирање на STC MCU, NXP MCU, Renesas MCU, STM32 MCU и N+-2EC MCU.
Претходно склопена плоча со компактна големина.
Погодна за употреба со повеќето микроконтролери.
Работи до 250 kbit/s.

ТЕХНИЧКИ СПЕЦИФИКАЦИИ:
IC чип: MAX3232
Работен напон (VDC): 3,3 ~ 5,5
Должина (mm): 45
Ширина (mm): 32
Висина (mm): 15
Тежина (грамови): 12
Тежина при испорака: 0,016 кг
Димензии при испорака: 7 × 5 × 2 см
