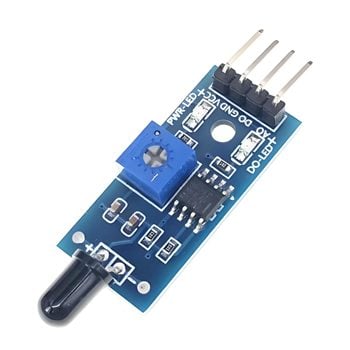

Модулот сензор за пламен ADIY може да детектира пламен во опсегот на бранова должина од 760 – 1100 нанометри. Мали пламени како што е полесен пламен може да се детектираат на приближно 0,8 m. Аголот на детекција е приближно 60 степени, а сензорот е особено чувствителен на спектарот на пламенот. Вградениот LM393 операционен засилувач се користи како компаратор за прилагодување на нивото на чувствителност. Сензорот има дигитален и аналоген излез, а чувствителноста може да се прилагоди преку синиот потенциометар.

Опис
Модулот за сензор за детекција на пламен од ADIY е чувствителен на пламенот, но може да детектира и обична светлина. Тие обично се користат како аларм за пламен. Фаќа пламен или извор на светлина со бранова должина во опсег од 760nm-1100 nm. Точка на детекција од околу 60 степени, особено чувствителна на спектарот на пламенот. Чувствителноста е прилагодлива, стабилни перформанси. Модулот за сензор за пламен ADIY се користи за детекција на извори на пожар/пламен или други извори на светлина со бранова должина во опсег од 760nm – 1100 nm. Се базира на сензорот YG1006, фототранзистор од силикон NPN со голема брзина и висока чувствителност. Поради црната епоксидна смола, сензорот е чувствителен на инфрацрвено зрачење. Сензорот може да биде одличен додаток на робот за гаснење пожар, може да се користи како око на робот за да го пронајде изворот на пожар. Кога сензорот ќе детектира пламен, сигналната LED светилка ќе светне и пинот D0 ќе оди на НИСКО. Модулот има 2 излези: аналоген, кој дава излезен сигнал на напон во реално време на термички отпор и дигитален кој овозможува поставување на праговите на температурата преку потенциометар.

Спецификации:

Споредбениот чип LM393 ги прави отчитувањата на модулот стабилни. Работен напон 3,3V-5V. Детектира пламен или извор на светлина со бранова должина во опсег од 760nm-1100 nm. Опсег на детекција: до 100 cm. Прилагодлив опсег на детекција. Аголот на детекција е околу 60 степени, чувствителен е на спектарот на пламенот.

Карактеристики:

Висока фотосензитивност Брзо време на одговор Прилагодлива чувствителност Детектира пламен или извор на светлина со бранова должина во опсег од 760nm-1100 nm. Опсег на детекција: до 100 cm. Прилагодлив опсег на детекција. Аголот на детекција е околу 60 степени, чувствителен е на спектарот на пламенот. Чипот за споредба LM393 ги прави отчитувањата на модулот стабилни. Работен напон 3,3V-5V. Дигитален и аналоген излез. Индикатор за напојување и индикатор за дигитален излез на прекинувачот.
