Додаток за Arduino XL6009 DC-DC Boost Converter 4A Adjustable Step-Up 5-32V to 5V-40V + LED Voltmeter

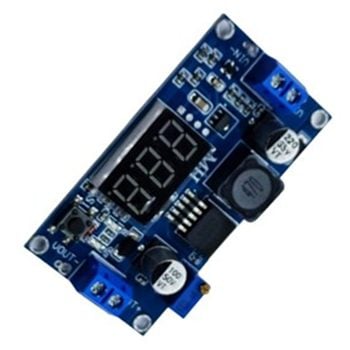

XL6009 DC-DC конвертор за засилување на напонот 4A со прилагодливо зголемување од 5-32V до 5V-40V + LED волтметар XL6009 е модул за засилување на струјата со високи перформанси (BOOST) од 4A. Овој модул ја користи технологијата за префрлување со висока фреквенција од втора генерација XL6009E1 како јадро на чипот, а неговите перформанси далеку ги надминуваат оние на технологијата од прва генерација LM2577. Модулот за засилување XL6009 има пониска цена и подобри перформанси, а модулот LM2577 е на прагот да биде елиминиран.

Карактеристики:
-Ултраширок влезен напон 3V~32V (бустерот под 5V работи нормално, но дигиталната цевка не работи), најдобриот работен опсег на напон е 5~32V.
-Суперширок излезен напон на бустерот 5V~40V.
-Вградена високоефикасна MOSFET прекинувачка цевка од 4A, што ја прави ефикасноста до 94% (струјата на LM2577 е само 3A).
-Ултрависока фреквенција на префрлување 400KHz, може да се постигнат многу добри резултати со мал филтер кондензатор, бранувањето е помало и јачината на звукот е помала. (Фреквенцијата на LM2577 е само 50KHz).
-Со индикатор за влезен дисплеј и индикатор за излезен дисплеј, индикаторот IN свети кога дигиталната цевка го прикажува влезниот напон, а индикаторот OUT свети кога дигиталната цевка го прикажува излезниот напон.
-Со заштита од прегревање и заштита од краток спој
-Димензии – 65mm*39mm*14mm Тежина – 24g

Метод на поврзување:
IN+ : влез позитивен
IN- : влез негативен
OUT+: излез позитивен
OUT- : излез негативен

Референца за примерок на тест:
Влез 5V Излез 12V 0.8A 9.6W
Влез 7.4V Излез 12V 1.5A 18W
Влез 12V Излез 15V 2A 30W
Влез 12V Излез 16V 2A 32W
Влез 12V Излез 18V 1.6A 28.8W
Влез 12V Излез 19V 1.5A 28.5W
Влез 12V Излез 24V 1A 24W
Влез 3V Излез 12V 0.4A 4.8W
