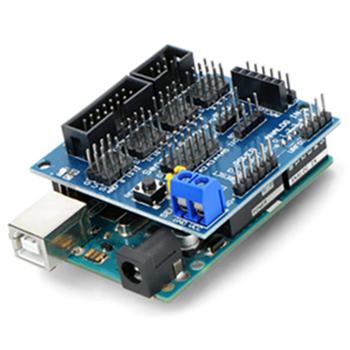

Модул Arduino UNO R3 Sensor Shield V5.0 Expansion Plot – (Arduino IO Expansion Shield – Sensor Shield V5.0)

Arduino Sensor Shield v5 е експанзионен штит кој овозможува попрактично користење на Arduino Uno плочите. Секој пин на Arduino плочата е поврзан во групи од по три, вклучувајќи напојување и заземјување. Тоа е компактна плоча. Вклучува IIC интерфејс, комуникациски интерфејс за Bluetooth модул, интерфејс модул за SD картичка за комуникација со SD картичка, комуникациски интерфејс за APC220 RF модул, дел за интерфејс за ултразвучен сензор и сериски и паралелен интерфејс од 128×64 LCD, погоден за независна експанзиона употреба.

Карактеристики на Arduino Sensor Shield v5:
Вклучени се приклучоци за ултразвучниот сензор за растојание и модулот за SD картичка. Достапни се два посебни приклучоци за поврзување на LCD дисплеи од 128×64 карактери со паралелни и сериски излези. Вклучен е надворешен влез за напојување за GND и Vcc. Дополнително, кога штитот е напојуван, LED диодата на него свети.

Спецификации за Sensor Shield V 5.0
Напон на напојување: 5V од Arduino UART интерфејс конектор APC220 интерфејс конектор Конектор за ултразвучен сензор LCD сериски и паралелен интерфејс конектор 14 дигитални IO порти 6 аналогни влезови Надворешен влез за напојување Копче за ресетирање Димензии: 57 x 56 mm
